Дело государственной важности
Для понимания ситуации предлагаем пробежаться по фактам: в марте 2014 года на заседании президиума Совета при Президенте РФ по модернизации и инновационному развитию экономики, посвященному строительству, вопрос внедрения BIM был обозначен целевым в рамках инновационного развития отрасли на государственном уровне. В поручениях Правительства тогда прозвучало:
«...разработать и утвердить план поэтапного внедрения технологий информационного моделирования в промышленном и гражданском строительстве...»
Кроме того, в соответствии с указом Президента «О стратегии развития информационного общества в Российской Федерации на 2017–2030 годы» BIM-технологии, позволяющие повысить эффективность строительного бизнеса, относят к ключевым решениям в общей структуре цифровой экономики.

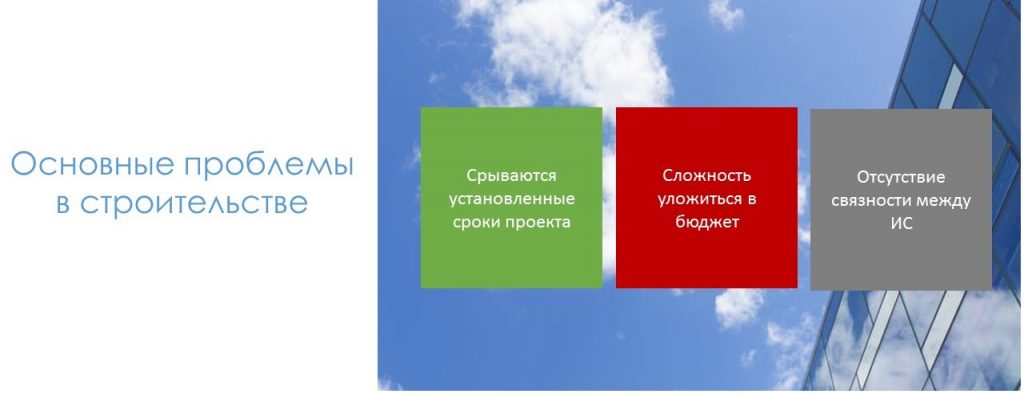

Поэтапное внедрение BIM поможет избавиться от ряда проблем, накопившихся за долгие годы в строительной сфере. Как показывает зарубежная практика, использование BIM позволяет контролировать работы на каждом этапе, начиная от проектирования, строительства, реконструкции, капитального ремонта, заканчивая эксплуатацией и сносом зданий. Но чтобы получить максимум преимуществ от использования технологии информационного моделирования, недостаточно просто купить какую-либо BIM-программу. Необходим комплексный подход, который позволит объединить решения, используемые конструкторами, архитекторами, проектировщиками, инженерами-строителями и другими участниками процесса в единую модель, содержащую максимум информации о возводимом объекте.
Однако для успешного внедрения BIM требуются квалифицированные специалисты. К сожалению, не каждая компания готова выделить для этих задач отдельного сотрудника. К тому же в силу отсутствия накопленного опыта и недостаточной компетенции самостоятельный переход на BIM не всегда приводит к желаемым результатам. К счастью, на помощь приходят облачные технологии, которые позволяют разворачивать программный комплекс BIM в облаке провайдера с учетом требований отдельно взятой организации. Используя возможности информационного моделирования в облаке, строительные компании смогут стандартизировать строительные процессы, ускорить реализацию проекта, сократив при этом финансовые издержки.
Что такое BIM: особенности подхода
Building Information Model, или BIM, – это новый подход в архитектурно-строительном проектировании, смысл которого сводится к созданию компьютерной модели объекта строительства, содержащей детализированные сведения о нем. Используя технологии информационного моделирования зданий и сложных инженерных сооружений, BIM обеспечивает централизованный контроль работ на каждом этапе жизненного цикла объекта. Суть BIM заключается в построении информационной модели, которая создается с помощью набора BIM-ориентированных продуктов.
Сегодня существует огромное количество решений – платных, бесплатных, open source, – реализующих идею информационного моделирования. Многие из них могут быть развернуты на стороне облачного провайдера, обеспечивая хранение BIM-моделей в облаке и удаленный доступ посредством различного ПО. В приведенной ниже таблице представлены наиболее популярные продукты.
Обзор BIM-решений
| Решение | Характеристики | |
 |
Единое BIM-решение от одного поставщика. Представляет собой простой и эффективный инструмент, использующийся при создании информационной модели зданий и сооружений. Обеспечивает функции проектирования архитектурных элементов, инженерных систем, строительных конструкций, а также охватывает процессы строительства. Используется для планирования, проектирования, строительства и эксплуатации зданий и объектов инфраструктуры. Поддерживает межотраслевой процесс проектирования в среде для совместной работы. Позволяет импортировать, экспортировать и связывать данные в часто используемых форматах, включая IFC, DWG и DGN. Для организации совместной работы используется Revit Server, который позволяет организовать единое информационное пространство для работы с заказчиками, смежниками и исполнителями. | Платное решение |
 |
ARCHICAD – мощное приложение для моделирования, позволяющее архитекторам более эффективно проектировать здания с использованием технологии Virtual Building™. ARCHICAD дает возможность сосредоточиться непосредственно на проектировании, выполняя эту работу самостоятельно или в коллективе, обмениваясь данными с консультантами и специалистами смежных разделов проектирования. Характеризуется наличием универсальных инструментов моделирования, оформления и выпуска рабочей документации, поддерживает импорт, экспорт данных и визуализацию. | Платное решение |
 |
BIM-сервер GRAPHISOFT представляет собой серверное приложение, необходимое для поддержки Teamwork – клиент-серверной технологии, предоставляющей быстрый доступ к проекту одновременно многим пользователям. BIM-сервер GRAPHISOFT подключается через сеть к нескольким ARCHICAD, выполняющим функцию клиента в этой системе. Дает возможность организовать совместную работу проектных групп над файлами больших размеров. Любые проектные данные, доступные для импорта в ARCHICAD, могут использоваться в BIM-сервере GRAPHISOFT. Основное преимущество решения – возможность запрашивать, выполнять слияние и фильтрацию данных BIM. | Бесплатное, open source решение |
 |
Tekla Structures используется для задач с металлоконструкциями, позволяя работать с масштабными проектами. Поддерживает автоматизацию конструкторских задач. Обеспечивает контроль над рабочим процессами. Используется в отрасли, где в крупном проекте может участвовать 150–200 компаний, обеспечивая совместную работу, информационное взаимодействие и совместимость. | Платное решение |
 |
Tekla BIMsight – профессиональный инструмент для организации совместной работы над строительными проектами. Все участники проекта могут объединять свои модели, проверять их на конфликты и обмениваться информацией с помощью одной и той же удобной BIM-среды. Tekla BIMsight – это бесплатное приложение, предназначенное для повышения качества проектирования за счет: § объединения информационных моделей зданий, создаваемых проектировщиками разных специальностей; § обнаружения несоответствий и конфликтов между элементами; § обеспечения высокого уровня взаимодействия для всех участников проектирования. | Бесплатное решение |
 |
MagiCAD базируется на сторонних платформах AutoCAD и Revit, реализует модульный подход. Обеспечивает высокий уровень автоматизации процессов проектирования внутренних инженерных сетей. Используется для построения трехмерных моделей, инженерных расчетов, сбора спецификаций, составления отчетов, проектирования сетей тепло-, газо- и водоснабжения. Содержит обширную базу данных оборудования и компонентов для инженерных систем, включая необходимые технические характеристики и параметры. Благодаря этому принимаются решения о потенциальных изменениях в проекте. Все это значительно повышает качество строительных работ и позволяет сократить временные затраты на проектирование почти на 20 %. | Платное решение |
 |
AutoCAD Civil 3D – решение для проектирования объектов инфраструктуры и выпуска документации по ним, основанное на технологии BIM. Позволяет выполнять задачи проектирования и выпуска документации, обеспечивает визуализацию и анализ. А функции совместной работы помогают координировать деятельность участников проектной группы и решать проблемы, связанные с рабочими процессами в рамках проектов объектов инфраструктуры. | Платное решение |
 |
BIM-платформа, особенно популярная для задач проектирования железобетонных конструкций. Являясь платформенным решением, Allplan используется при информационном моделировании зданий (BIM), учитывая вопросы их планирования и возведения с точки зрения цены, качества и временных затрат. | Платное решение |
 |
Передовое программное решение для моделирования, анализа и проектирования строительных конструкций, разработанное компанией SCIA. Это первое приложение конструктивного анализа, сертифицированное для использования IFC 2×3. Имеет в своей основе мощный механизм конструктивного 3D-моделирования, позволяет работать с параметрическими объектами и обеспечивает создание детализированных видов и чертежей для строительства зданий любых размеров. В программу встроены различные международные стандарты проектирования металлических, деревянных, железобетонных и иных конструкций. | Платное решение |
 |
Autodesk Navisworks Manage используется для создания единой трехмерной BIM-модели и проверки ее на коллизии. Поддерживает DWG, DGN, IPT, RVT, RVM и прочие форматы. Позволяет собрать консолидированную BIM-модель, используя модели, выгруженные из различных систем автоматизированного проектирования (Intergraph Smart 3D, Bentley AutoPlant 3D, Autodesk Revit Structure, Autodesk Inventor, AutoCAD Civil 3D, AVEVA PDMS и Tekla Structures). Поддерживает интерфейс API, что позволяет разрабатывать дополнительные надстройки для корректного отображения дерева объединенной BIMмодели, необходимых атрибутов согласно требованиям заказчика. | Платное решение |
 |
Система SmartPlant Review – это полноценная среда визуализации для интерактивного просмотра объемных 3D-моделей с целью проведения технического анализа объекта проектирования или строительства. Область применения SmartPlant Review – процесс управления проектной деятельностью в организациях, в том числе имеющих сложную географически распределенную структуру. | Платное решение |
 |
MicroStation позволяет реализовывать готовые, основанные на данных модели BIM. Обеспечивает возможность совместной работы, включая работу над проектами и моделями, созданными с помощью профильных приложений BIM компании Bentley. MicroStation и все приложения Bentley BIM построены на единой платформе комплексного моделирования. За счет гибких возможностей решения каждый участник команды может работать именно в том приложении, которое необходимо. | Платное решение |
 |
Отечественное решение Renga Architecture отличается удобством работы, обеспечивает доступность инструментов в трехмерном пространстве. Представляет собой единую платформу для инженера-конструктора и архитектора. Позволяет осуществлять импорт, экспорт проектных данных модели во многие форматы, в том числе в BIM-формат IFC. Renga способна сохранять результаты в форматах .ifc, .dxf, что позволяет использовать трехмерные и двухмерные данные проекта на всех этапах коллективной работы над ним. | Платное российское решение |
Смежные BIM-решения

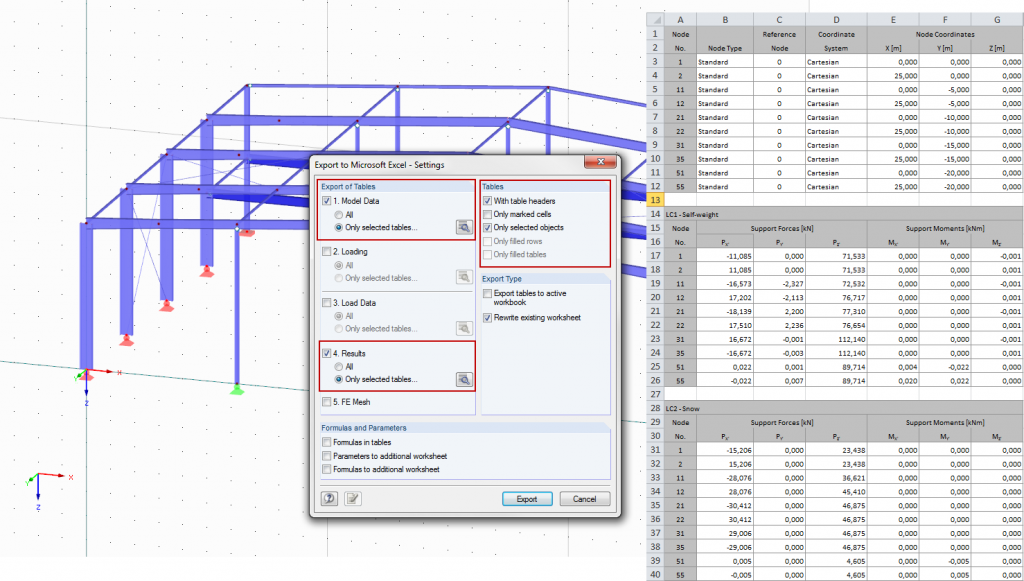

Можно ли Microsoft Excel и бесплатный OpenOffice Calc отнести к решениям BIM? В соответствии с инициативами COBie (формат данных для передачи информации, полученной на основе информационной модели здания (BIM), по обслуживанию и эксплуатации сооружения после завершения строительства) – ответ положительный. Дело в том, что данные, записанные в электронную таблицу, в дальнейшем могут использоваться как входные элементы для других приложений. Такой подход достаточно часто встречается на практике. Так, в июне 2011 года правительство Великобритании представило пятилетний план по внедрению 3D BIM для всех своих строительных проектов. Требованием на первый год было наличие электронной таблицы, содержащей как можно больше информации о здании в максимально полной и полезной форме.
Какую платформу лучше использовать для реализации BIM в облаке

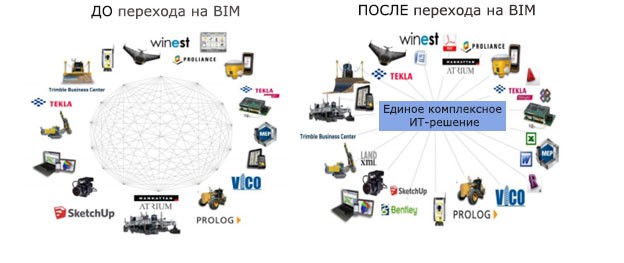

Пытаться ответить на этот вопрос однозначно – не совсем правильно, поскольку при внедрении BIM-технологий нельзя ориентироваться только на одно решение и с его помощью закрывать имеющиеся задачи. Как правило, происходит интеграция различных информационных систем, отвечающих за решение отдельных задач. Поскольку одно ПО или интегрированная система не может удовлетворить все требования строительной отрасли, компании чаще используют смешанную среду из систем для конкретных задач, между которыми организована эффективная связь на базе информационных моделей.

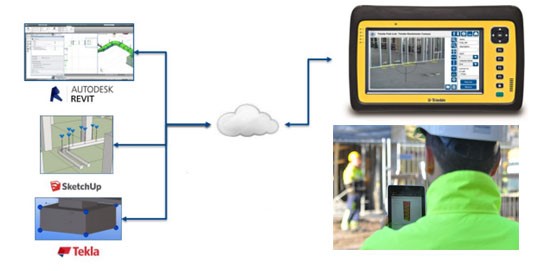

Чаще всего отдается предпочтение комплексу решений, который складывается из таких массовых коробочных продуктов, как Revit, ARCHICAD, Tekla, бесплатных решений или приложений с открытым исходным кодом. Большинство из них помимо on-premise-инсталляций поддерживают облако, а значит, могут быть развернуты на облачной площадке провайдера. В таком сценарии перед поставщиком услуг зачастую встает задача объединить разрозненное ПО в единое комплексное ИТ-решение внутри проектной организации, обеспечивая поддержку и дальнейшее развитие.
Как связать разнородные BIM-приложения между собой
Чтобы понять, как осуществляется связка разнородных BIM-приложений, предлагаем взглянуть на проблему, которая наиболее часто возникает при взаимодействии архитекторов и инженеров, принимающих участие в строительстве объекта. Требования, предъявляемые архитекторами к приложениям, отличаются от потребностей инженеров. Это обуславливает существенные различия в моделировании и логике построения моделей. Поэтому важно понимать, что архитектурно-информационное моделирование зданий не во всем совпадает с BIM-подходом, используемым в других дисциплинах. Каким образом можно гарантировать, что архитектурная программа, используемая архитектором, сможет работать с сотнями инженерных программ? Какие условия необходимо соблюсти, чтобы обеспечить это взаимодействие? В таком контексте необходима взаимосвязь моделей и поддержка открытого стандартизированного формата обмена данными, что сводится к использованию концепции OpenBIM.
OPEN BIM – это универсальный подход к совместному проектированию, возведению и эксплуатации зданий, основанный на открытых рабочих процессах и стандартах. OPEN BIM представляет собой инициативу нескольких ведущих разработчиков программного обеспечения, использующих открытую модель данных buildingSMART.
Суть концепции OpenBIM, или идеи открытого подхода к информационному моделированию зданий, заключается в том, чтобы можно было передавать информационные модели, построенные на базе различных решений, использующих единый стандарт и единые правила. OpenBIM подразумевает совместимость на уровне рабочих процессов, а не просто совместимость между программными пакетами. В настоящее время использование файлового формата IFC (Industry Foundation Classes) является наиболее приемлемым вариантом для реализации OpenBIM в повседневной работе. Посредством IFC программы, рассмотренные в таблице выше, могут обмениваться данными между собой. Такой подход позволяет меньше зависеть от вендоров и концентрироваться на самой технологии. Следовательно, компании смогут выбирать наилучшие в своей области BIM-продукты, оптимальным образом решающие поставленные задачи.
Заключение
Переход российского строительного бизнеса на BIM и использование для этих целей облака – вопрос времени. Уже сегодня можно смело утверждать, что BIM в ближайшем будущем станет обязательной частью процесса реализации строительных проектов в России, ведь применение этой технологии значительно облегчает труд проектировщиков, улучшает качество проектной документации, минимизирует сроки реализации проекта, снижая при этом конечную стоимость.
