Резервное копирование, клонирование и восстановление данных с помощью инструментов NetApp и VMware. Практический кейс. Часть 1

Решения
16.09.2016
93
10 min

Резервное копирование, клонирование и восстановление данных с помощью инструментов NetApp и VMware. Практический кейс. Часть 1

#практика #backup #netapp #vmware

Резервное копирование, клонирование и восстановление данных с помощью инструментов NetApp и VMware

Совместное использование VMware vRealize Automation, NetApp SnapCenter и NetApp Workflow Automation обеспечивает интегрированную и автоматизированную среду программно-определяемого ЦОД, улучшение контроля и управляемости облачной инфраструктурой, упрощенное резервное копирование, восстановление и управление клонированием данных с интегрированными рабочими процессами. Чтобы понять, как работают эти сервисы, остановимся на практическом кейсе и изучим ключевые особенности озвученных решений.


Защита данных средствами NetApp SnapCenter

В области защиты информации существует немало проблем. Это и разнородность используемого программного обеспечения, и сложность управления при масштабировании, и невозможность централизованного администрирования. С этими и другими задачами сегодня справляется программное решение NetApp SnapCenter.

Архитектура NetApp SnapCenter

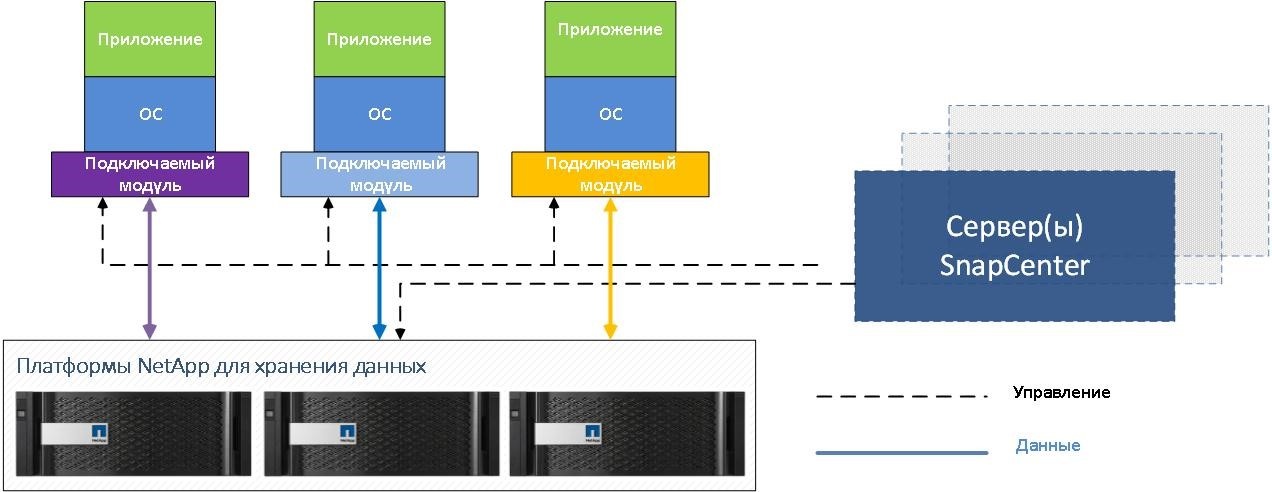

Рисунок 1. Архитектура NetApp SnapCenter

Представляя собой унифицированную масштабируемую программную платформу для защиты данных приложений, решение отличается простотой в развертывании и настройке. С помощью SnapCenter выполняется централизованный контроль, балансировка нагрузок и улучшается управление ИТ-инфраструктурой в целом.

Таблица 1. Компоненты NetApp SnapCenter


В решении используются подключаемые модули, которые устанавливаются на каждом устройстве и отвечают за рабочие процессы на основе ролей. Модули и ПО SnapCenter Server взаимодействуют с платформами СХД NetApp. При этом SnapCenter поддерживает гипервизоры различных вендоров. Как работает это решение и какие задачи выполняет – рассмотрим на практике.

Обзор тестового стенда на базе решений NetApp и VMware

Поскольку в этой статье описывается практический кейс, остановимся подробнее на инфраструктуре тестового стенда, в котором используется целый комплекс взаимодополняющих друг друга решений. Для демонстрации возможностей NetApp SnapCenter используется инфраструктура с одной виртуальной машиной на базе Windows Server 2012, которая играет роль сервера базы данных MS SQL 2012. Кроме того, развернуты компоненты NetApp clustered Data ONTAP, vCenter 6.0, ESXi 6.0. А основное внимание уделяется решениям NetApp SnapCenter Software, NetApp Workflow Automation и VMware vRealize Automation.

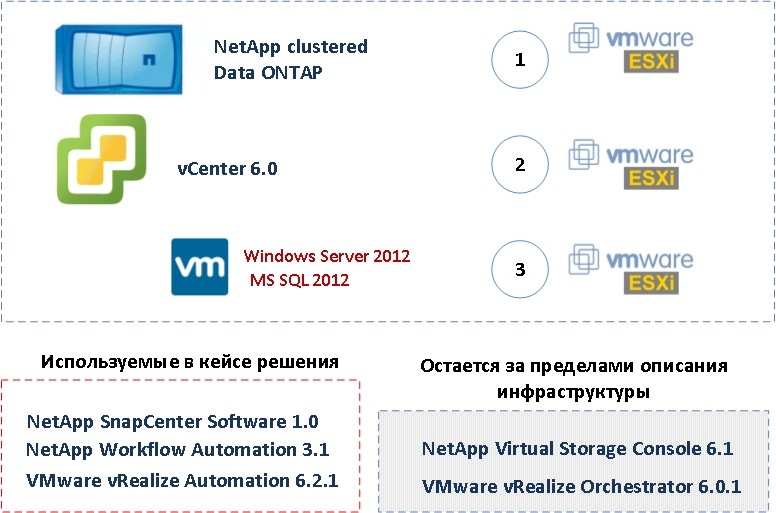

 Схематическое представление тестового стенда

Рисунок 2. Схематическое представление тестового стенда

Знакомство с VMware vRealize Automation

VMware vRealize Automation – инструмент для централизованного управления публичными и частными облаками, который позволяет ускорить предоставление ресурсов инфраструктуры, приложений и специализированных услуг в том числе в гибридных средах на базе различных гипервизоров. Решение используется для создания единой схемы сервиса, благодаря которой упрощается и ускоряется доставка многомерных приложений через облако с настройками сети, учитывающими особенности этих приложений, и с необходимой степенью безопасности.

В рамках сценария VMware vRealize Automation используется для развертывания экземпляра MS SQL сервера. Для этого потребуется подключиться к VMware vRealize Automation и выполнить вход.

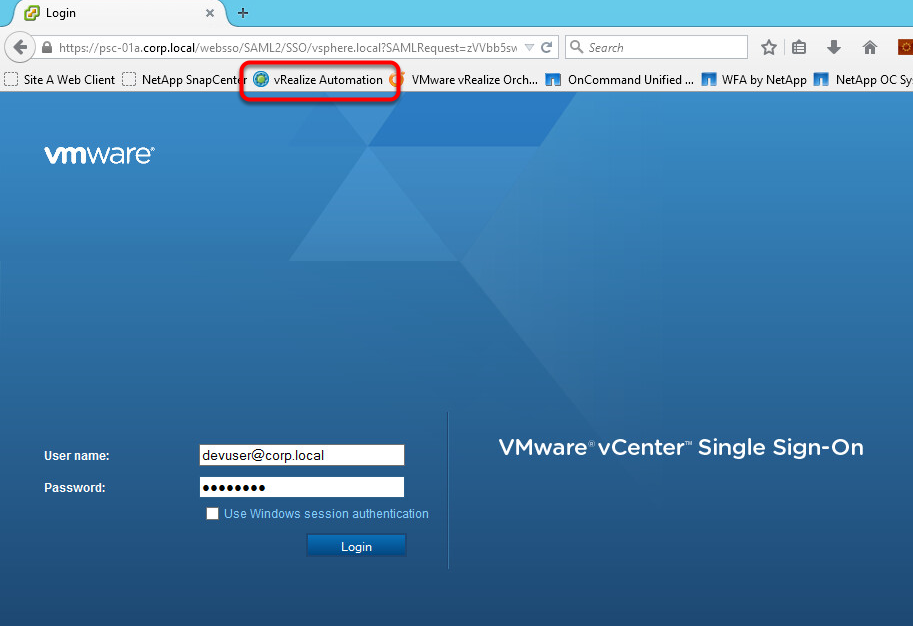

Подключение к VMware vRealize Automation через Single Sign-On

Рисунок 3. Подключение к VMware vRealize Automation через Single Sign-On

После успешной аутентификации открывается панель управления, содержащая вкладки

Home

,

Service

Catalog

,

Items

,

Requests

,

Inbox

. Обратите внимание, что во вкладке

Service

Catalog

доступна опция запроса того или иного сервиса. В нашем случае требуется запросить сервис MS SQL Server, для чего нажимаем кнопку

Request

.

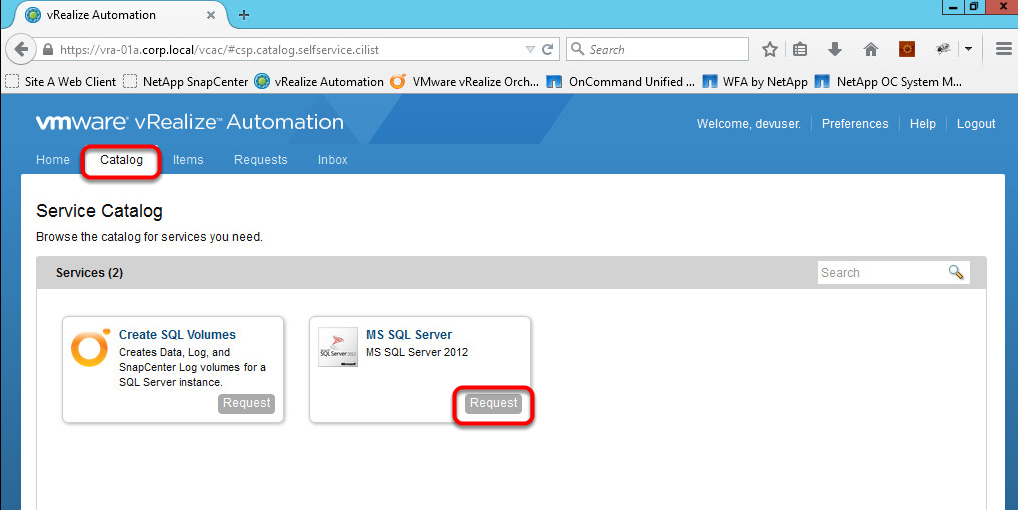

 Работа с Service Catalog

Рисунок 4. Работа с Service Catalog


Отметим, что сервисный каталог vRealize Automation является унифицированным и представляет собой хранилище сервисов, где пользователь выбирает необходимый сервис из персонализированной коллекции приложений, инфраструктурных или кастомизированных ИТ-сервисов. Таким образом, ИТ-администраторы предоставляют персонализированный сервисный каталог, оптимизированный под задачи отдельно взятого пользователя или группы пользователей. На рисунке ниже приведен пример реализации сервисного каталога.

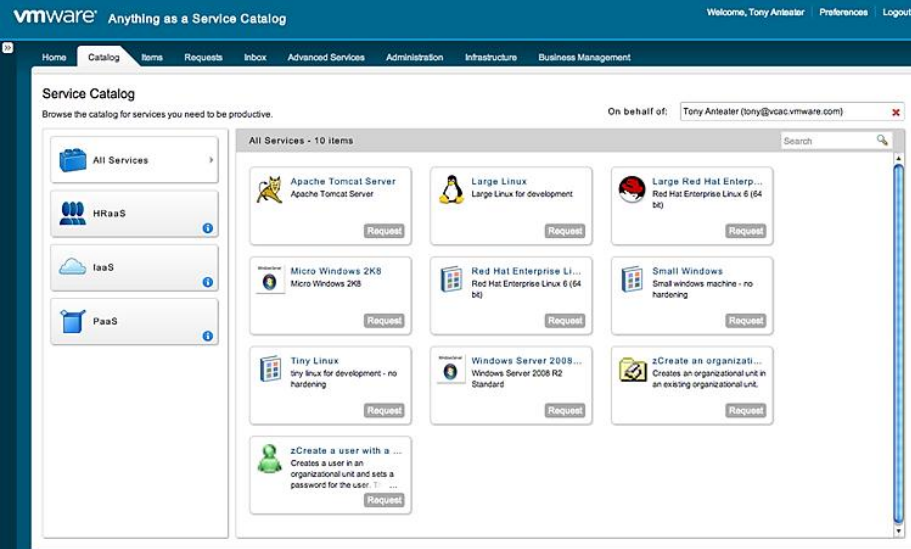

Пример содержимого Service Catalog

Рисунок 6. Пример содержимого Service Catalog

Помимо развертывания MS SQL Server,

Service

Catalog

в дальнейшем будет использоваться для создания новых томов. А пока вы можете наблюдать пример уже созданной виртуальной машины, именуемой

vmworld

-02

. К слову сказать, интерфейс vRealize Automation позволяет разворачивать несколько копий виртуальных машин. При этом каждая ВМ обладает такими характеристиками, как параметры процессора, памяти, хранилища, срок аренды.

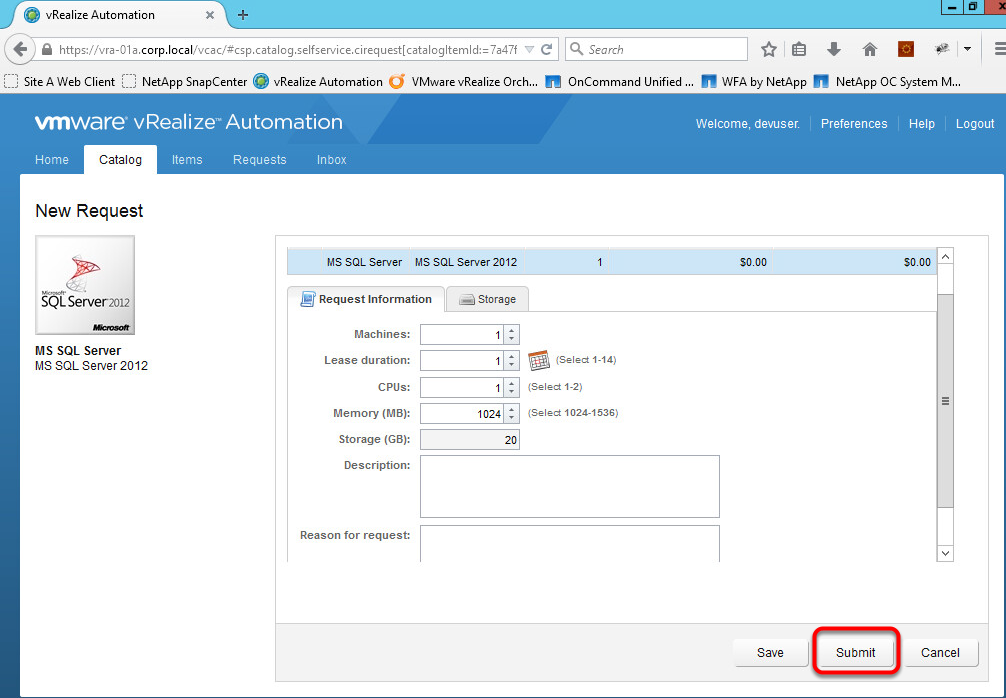

Характеристики виртуальной машины

Рисунок 7. Характеристики виртуальной машины

Создание томов средствами vRealize Automation

Как отмечалось выше, vRealize Automation может использоваться для создания новых томов. Снова обратимся к сервис-каталогу и нажмем Request в области Create SQL Volumes. В открывшемся окне необходимо задать значения Description и Reasons. В результате будут созданы три тома: для хранения данных (Data), журналов (Log) и журналов SnapCenter.

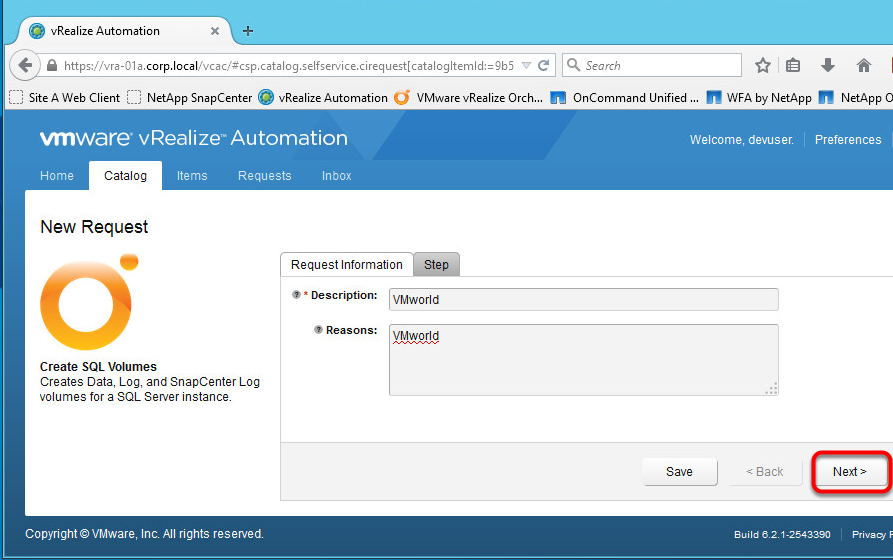

Формирование нового запроса

Рисунок 8. Формирование нового запроса

В следующем шаге выполним привязку нового тома к ранее созданной виртуальной машине

vmworld-02

. Для этого на странице

Select

values

выбираем машину

vmworld-02

и нажимаем

Submit

.

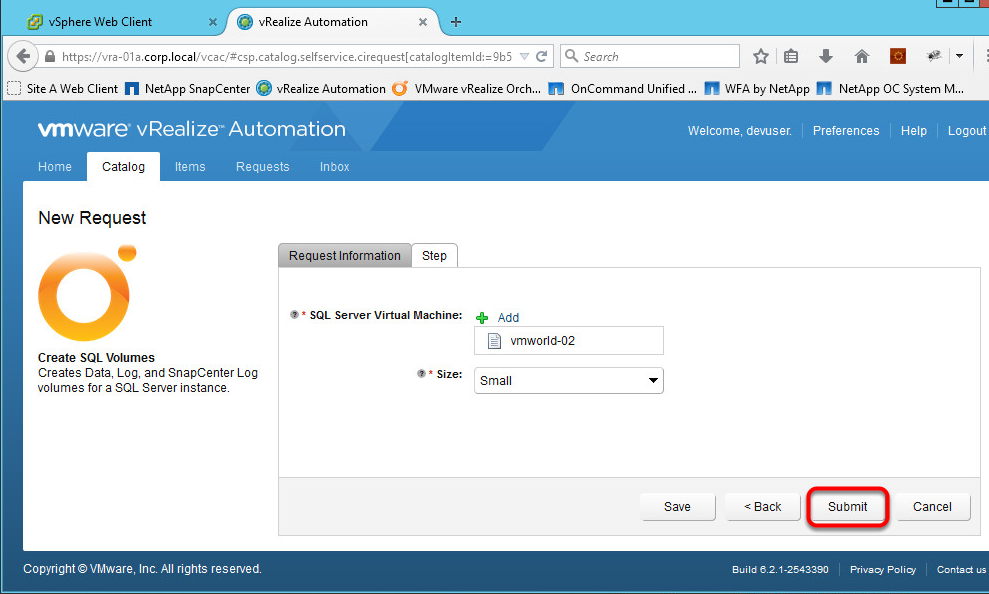

Выбор виртуальной машины из списка

Рисунок 9. Выбор виртуальной машины из списка

После чего в закладке

Request

information

отобразится добавленная виртуальная машина. Ниже необходимо задать размер томов и нажать кнопку

Submit

.

Параметры Request Information

Рисунок 10. Параметры Request Information

Поскольку vRealize Automation не имеет представления о хранилищах NetApp, сгенерированные запросы vRealize направляются в NetApp Workflow Automation.

Знакомство с NetApp Workflow Automation

Инструмент NetApp OnCommand Workflow Automation (WFA) автоматизирует и стандартизирует процессы хранения данных, что положительно влияет на повышение производительности труда в организации. Совместное использование VMware vRealize Automation и NetApp Workflow Automation обеспечивают интегрированную и автоматизированную среду программно-определяемого ЦОД.

Консоль NetApp Workflow Automation состоит из нескольких составляющих, включая

Web service interface, Designer portal, Administration portal, Execution portal

. Остановимся на последнем. Здесь выполняются рабочие процессы (workflows) и отслеживаются статусы выполнения процессов. Давайте убедимся, что тома для SQL Server были действительно созданы. Для этого переходим в раздел

Execution Status

и находим три события

Create a thin provisioned volume.

Статус Completed свидетельствует об успешности выполненной операции.

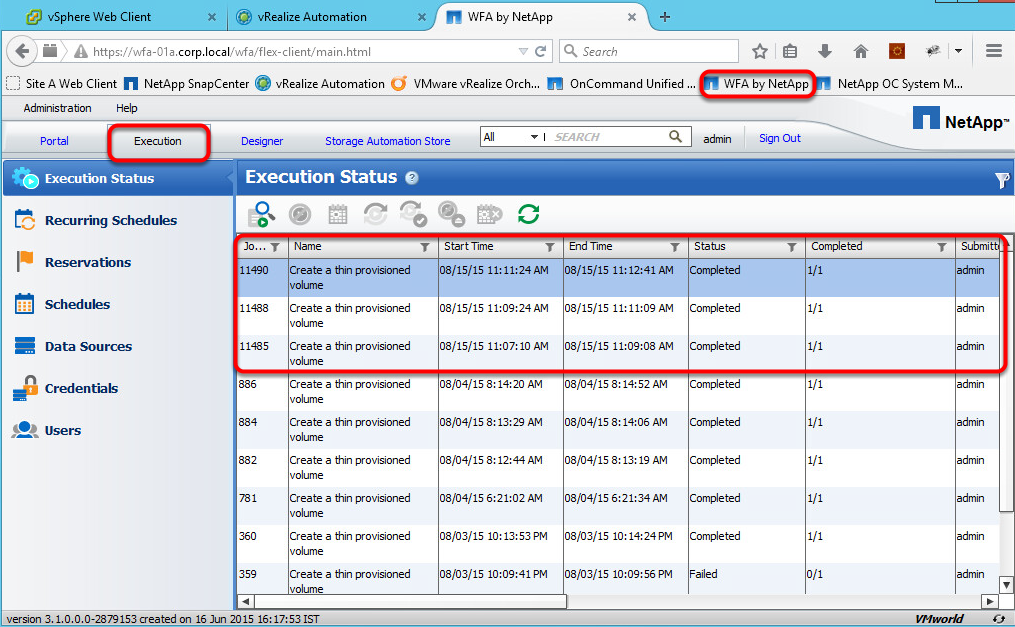

Обзор событий в Execution Status

Рисунок 11. Обзор событий в Execution Status

Подключение ВМ к NetApp SnapCenter

Напомним, что ранее мы создали три новых тома, которые будут задействованы для хранения данных, резервных копий и журналов. Используя NetApp SnapCenter, подключим созданные тома к виртуальной машине. Для этого открываем веб-браузер и подключаемся к консоли управления SnapCenter.

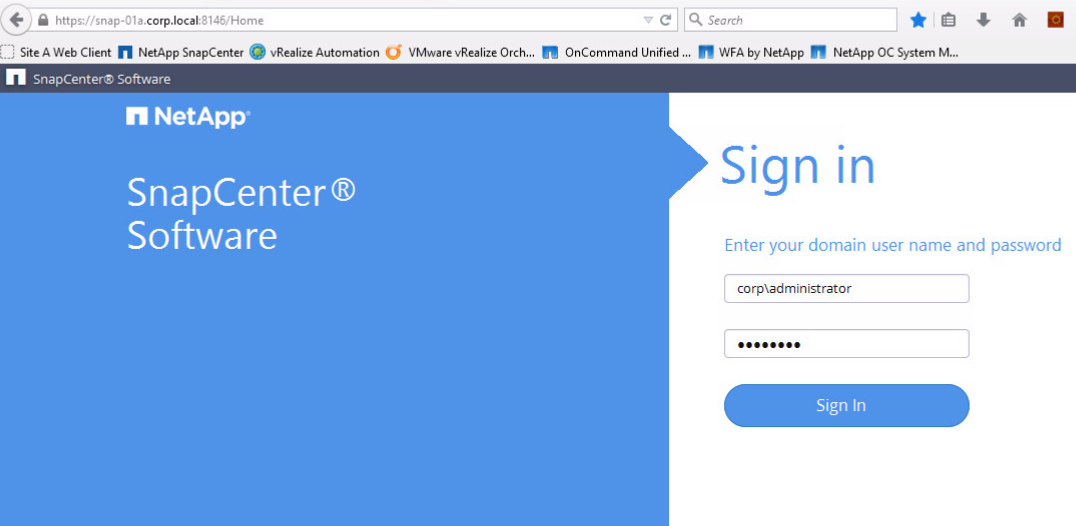

Подключение к SnapCenter

Рисунок 12. Подключение к SnapCenter

При успешном «логоне» открывается SnapCenter Dashboard, где изначально отсутствуют хосты. Для добавления сюда виртуальной машины заходим в закладку

Hosts

->

Managed

Hosts

и нажимаем кнопку

Add

.

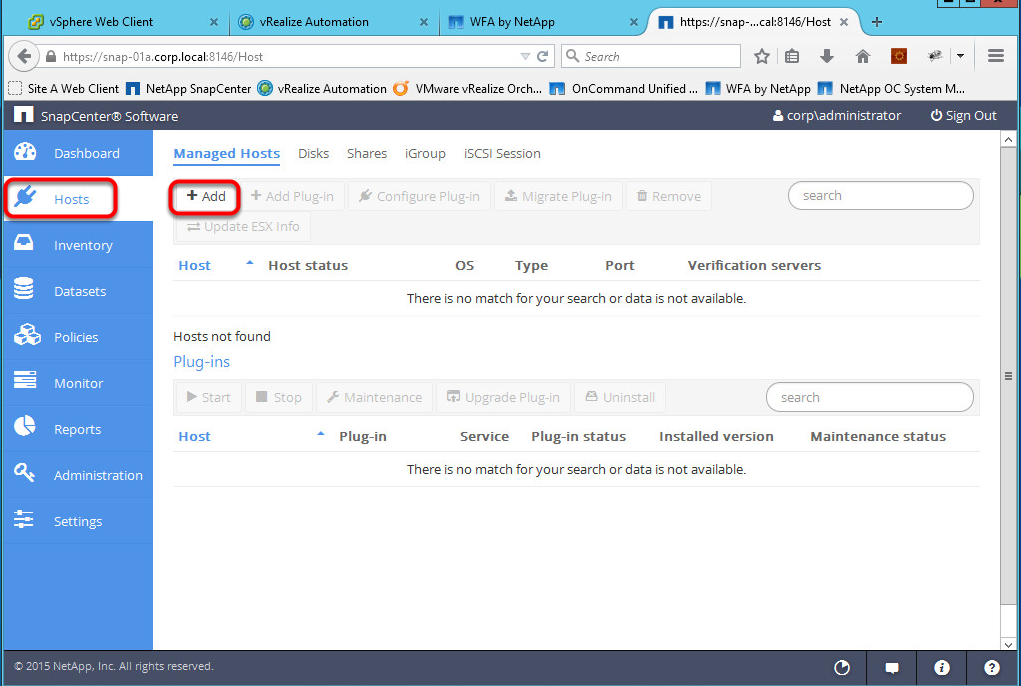

Добавление нового хоста в SnapCenter

Рисунок 13. Добавление нового хоста в SnapCenter

В открывшемся окне задаем имя и тип узла, определяем RunAas Name и номер порта. В случае необходимости включаем все узлы в кластер, активируем опцию

Include

all

hosts

in

a

cluster

.

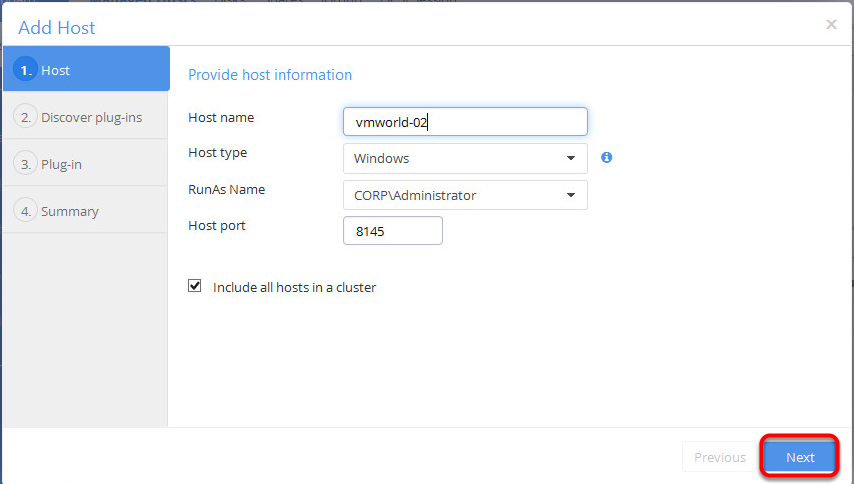

Задание параметров хоста

Рисунок 14. Задание параметров хоста

Следующий шаг связан с обнаружением плагинов. В случае их отсутствия используйте опцию «select one or more SnapCenter plug-ins to install». Обратите внимание, что в разделе Summary отображается суммарная информация, которую можно изменить в случае необходимости. Для завершения работы мастера нажимаем Finish. Теперь в окне Managed Hosts отображается добавленная виртуальная машина и список установленных плагинов.

Добавление ISCSI хранилища виртуальной машины

Чтобы использовать тома, созданные ранее в vRealize Automation, необходимо создать NetApp Storage Virtual Machine или SVM.

Напомним, что SVM – это виртуальная СХД, которая размещается на одном или нескольких контроллерах кластера Data ONTAP. SVM является основным логическим компонентом кластера и защищенным виртуализированным контейнером с собственной политикой администрирования. За счет возможности гибкого делегирования администрирование отдельно взятого SVM выполняется по принципу разделения полномочий, что хорошо вписывается в сценарий многопользовательских сред и площадок, требующих разделения рабочих нагрузок. Больше подробностей можно найти по ссылкам SVM и Clustered Data ONTAP.

Для создания SVM переходим в закладку

Settings

->

Storage

Virtual

Machine

консоли SnapCenter и нажимаем кнопку

New

. В открывшемся окне задаем параметры, включая SVM, имя пользователя, пароль, протокол, номер порта, задержку в миллисекундах. Затем нажимаем кнопку OK.

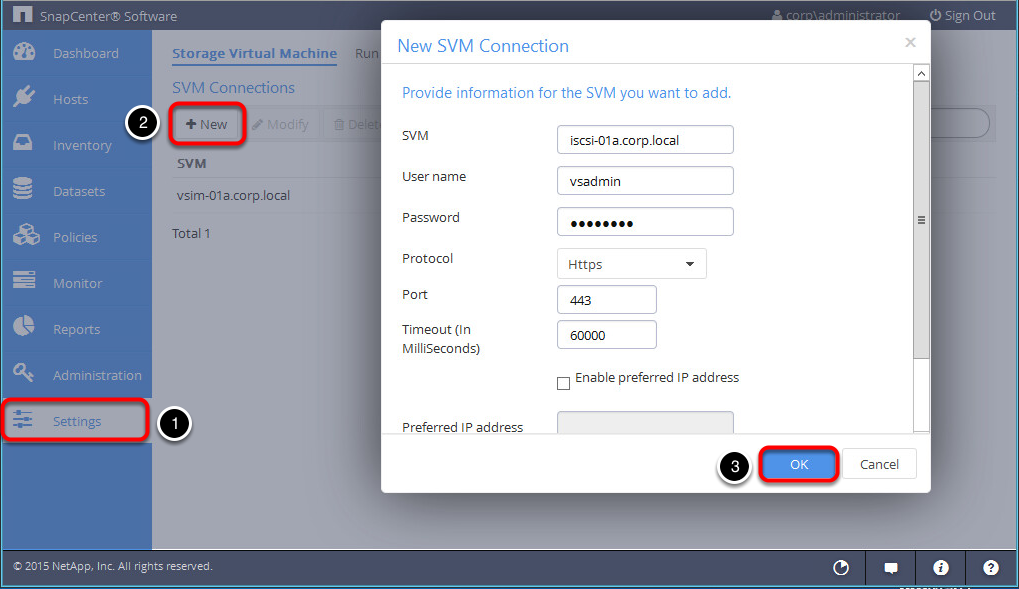

Создание SVM

Рисунок 15. Создание SVM

SnapCenter role based access control

Как видите, описанные выше шаги выполнялись от имени администратора, что не всегда хорошо. Не каждый пользователь, совершающий аналогичные действия, должен обладать административными полномочиями. Достаточно делегировать необходимые разрешения для выполнения той или иной задачи. Для этого используется принцип контроля доступа на основе ролей SnapCenter, или RBAC (role based access control). Чтобы попробовать

RBAC

на практике, переходим в раздел администрирования (

Administration

) консоли SnapCenter и выбираем роль

App

Backup

and

Clone

Admin

.

Далее нажимаем

Modify

. На первом шаге в окне мастера

Modify

Role

отображается название и описание роли, а в разделе

Permissions

прописаны имеющиеся разрешения. Они делятся на четыре типа:

создание, чтение, обновление, удаление

. В третьем шаге выполняется добавление пользователя (пользователей), группы (групп). В рамках сценария учетная запись

devuser

будет обладать полномочиями роли

App

Backup

and

Clone

Admin

. Завершаем работу мастера нажатием кнопки Finish.

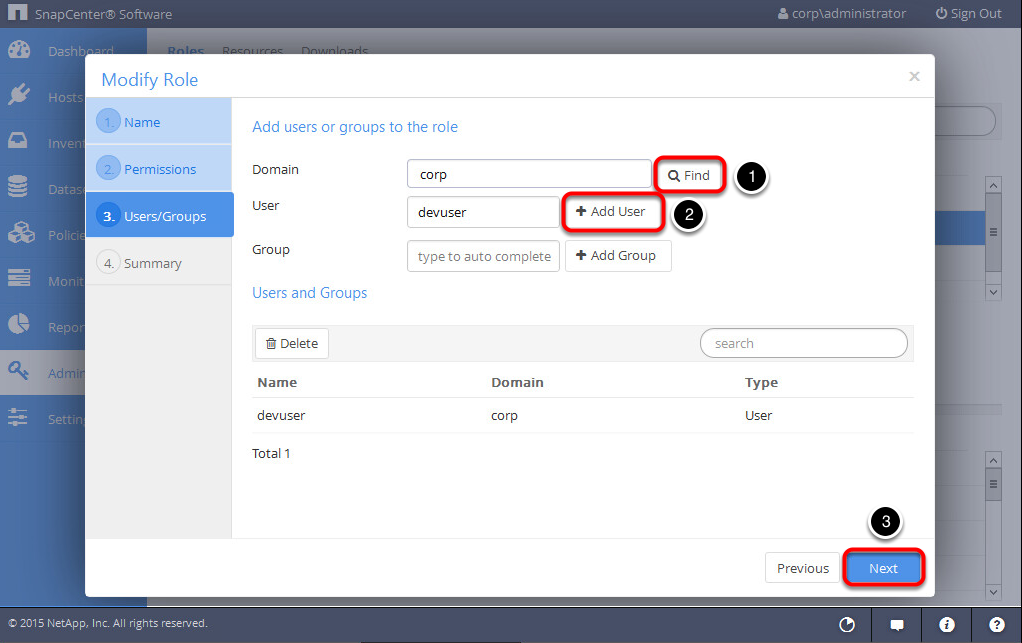

Предоставление разрешений

Рисунок 16. Предоставление разрешений

Предоставление доступа к ресурсам

Теперь, когда пользователь включен в состав выбранной роли, определимся с правами на доступ к виртуальной машине

vmworld

-02

. Для этого в поле

Resources

консоли SnapCenter зададим тип и имя ресурса.

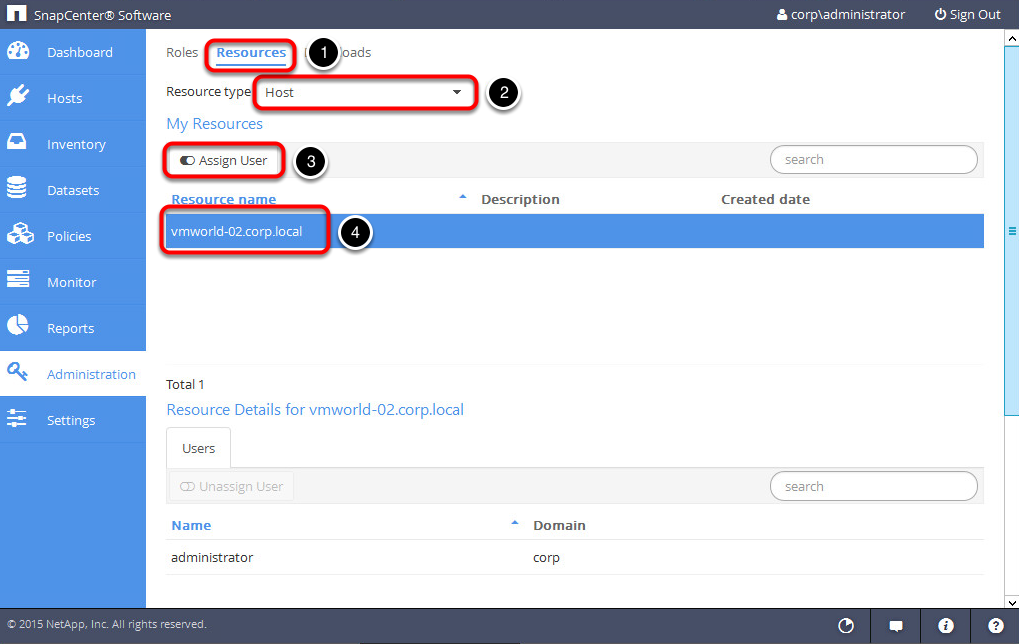

Предоставление доступа к ресурсам

Рисунок 17. Предоставление доступа к ресурсам

После перейдем в раздел

Assign

User

и в открывшемся окне укажем название домена corp и имя пользователя devuser. Нажимаем ОК.

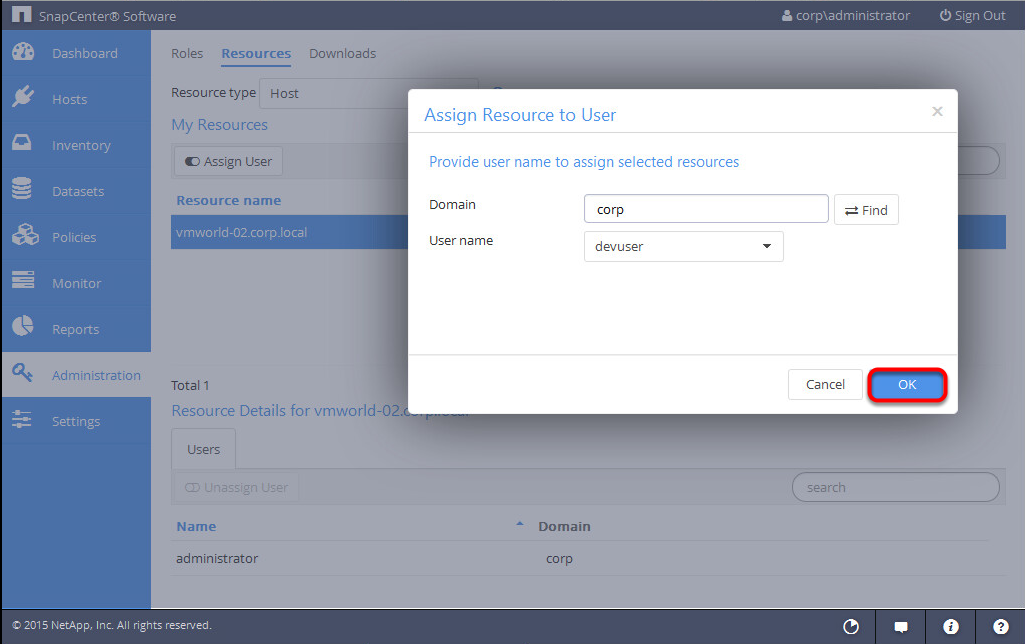

Предоставление пользовательских данных

Рисунок 18. Предоставление пользовательских данных

После успешного добавления пользователя в поле

Users

отобразится добавленная учетная запись. Это означает, что изменения вступили в силу и пользователь может выполнять те действия с хостом vmworld-02.corp.local, которые определены заданными разрешениями.

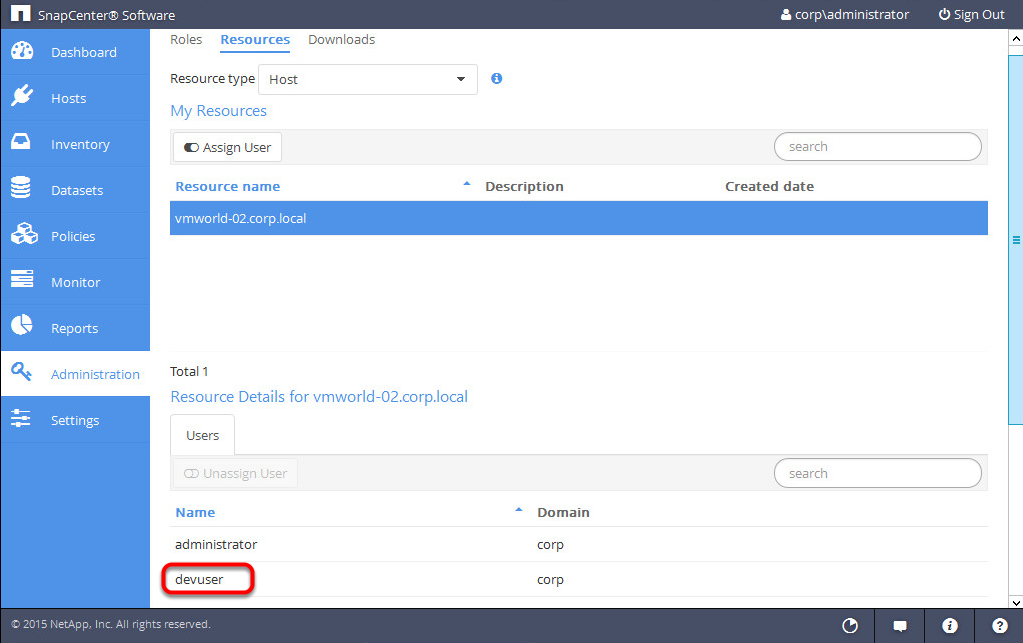

Проверка успешности выполненного действия

Рисунок 19. Проверка успешности выполненного действия

Назначение прав для Storage Connection

В следующем шаге дадим пользователю право для Storage Connection. Процедура аналогична действиям, выполненным ранее: переходим в закладку

Administration

->

Resources

,

в поле

Resource

type

указываем

Storage

Connection

, в поле

Resource

name

задаем значение

iscsi

-01

a

.

corp

.

local

, а в разделе

assign

User

добавляем пользователя

devuser

. Далее необходимо настроить iSCSI-сессию. Для этого переходим в раздел

Hosts

панели SnapCenter, выбираем

iSCSI

Session

. В поле

Storage

Virtual

Machine

указываем

iscsi

-01

a

.

corp

.

local

, переходим в поле поиска хоста (

Host

search

), вводим имя

vmworld

и из выпадающего списка выбираем виртуальную машину

vmworld

-02.

corp

.

local

. После чего нажимаем

Find

и переходим к пункту

Establish

Session

.

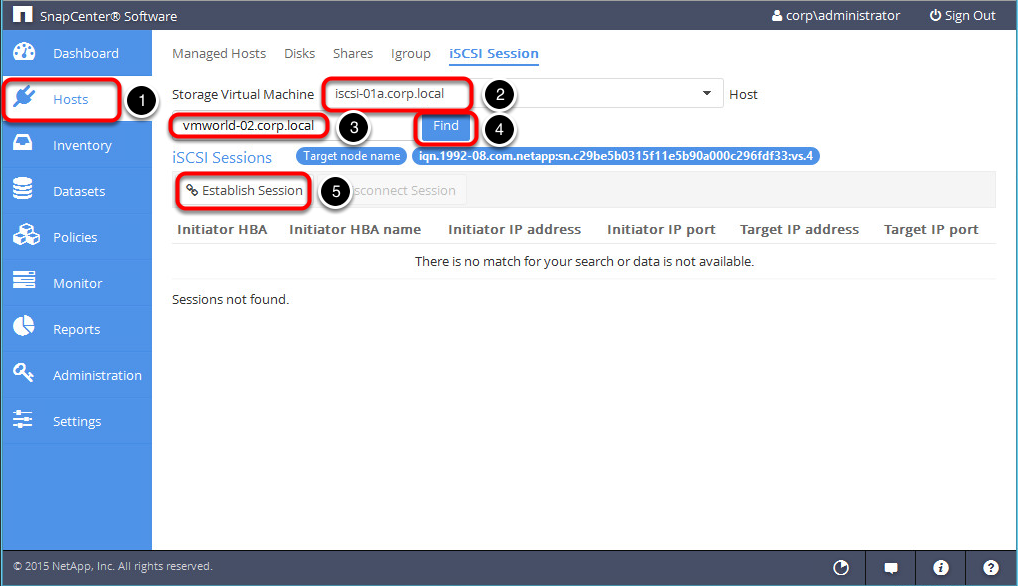

Использование опции Establish Session консоли SnapCenter

Рисунок 20. Использование опции Establish Session консоли SnapCenter

После нажатия на

Establish

Session

открывается окно, в котором задаются значения

target

node

name

,

target

portal

address

,

target

portal

port

,

initiator

portal

address

и выполняется подключение с помощью кнопки

Connect

. Рисунок ниже демонстрирует успешность выполненной операции.

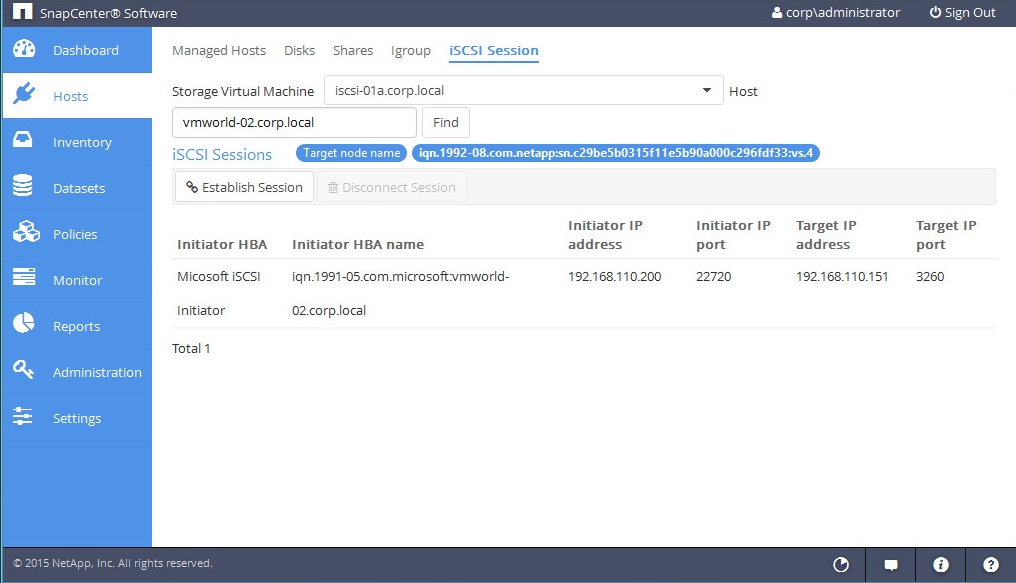

Проверка успешности выполненной операции

Рисунок 21. Проверка успешности выполненной операции

Добавление iSCSI-дисков

В этом разделе все настройки выполняются от имени пользователя

corp

devuser

, которому ранее были делегированы соответствующие полномочия. Поскольку пользователю назначены необходимые разрешения, учетная запись администратора более не требуется. На этом шаге подключаем созданные ранее тома в консоли SnapCenter. Для этого переходим в раздел

Hosts

->

Disks

панели управления SnapCenter. В поле поиска задаем имя хоста

vmworld

-02

и нажимаем

Find

Disks

. Первоначально поиск не дает положительных результатов.

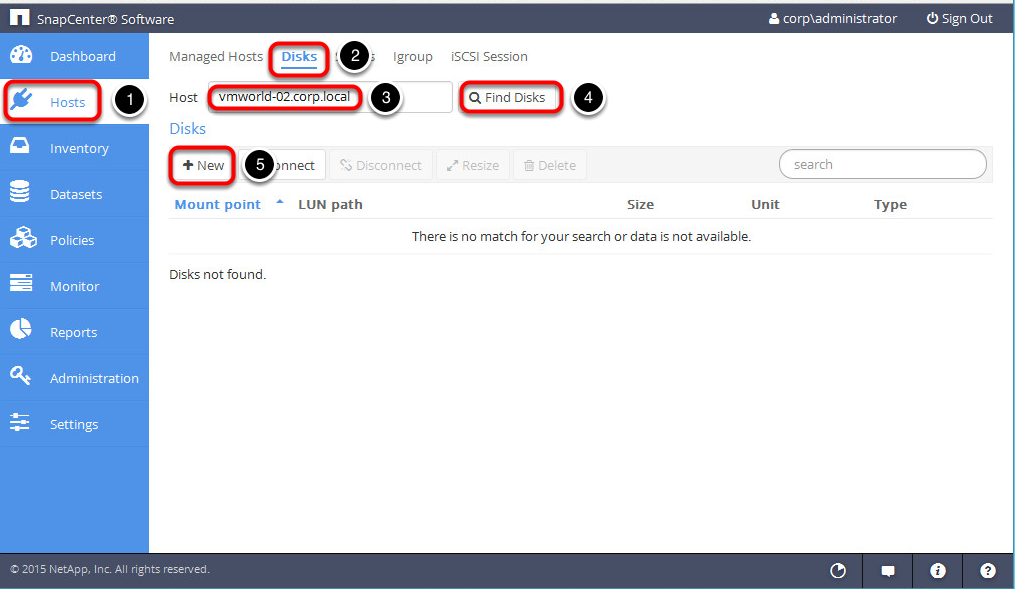

Обзор результатов поиска

Рисунок 22. Обзор результатов поиска

Для подключения нового диска нажимаем

New

и переходим в окно

Create

Disk

. Здесь необходимо прописать параметры SVM и LUN. В нашем примере

Storage

Virtual

Machine

равен

iscsi

-01

a

.

corp

.

local

,

LUN

-

path

имеет значение /

vmworld

02_

sql

_

data

, а

LUN

-

name

равен

sql

_

data

.

lun

.

Далее переходим ко второму шагу: определению типа диска. Выбираем опцию

Dedicated

disk

accessible

from

only

one

system

, которая означает, что выделенный диск доступен только из одной системы. После чего переходим к шагу три: задание свойств диска. В рамках сценария назначаем диску букву

G

, задаем размер LUN, равный 2 Гб, активируем опцию

Thin

Provisioning

и указываем

partition

type

,

равный GPT.

Заметка! Thin provisioning позволяет увеличить эффективность использования ресурсов системы хранения и необходима для уменьшения использования дискового пространства, которое непосредственно не используется для хранения данных приложений.

Поскольку в сценарии не используется Fiber Channel, выбираем iSCSI и задаем

initiator

name

,

равный

iqn

.1991-05.

com

.

microsoft

:

vmworld

-02.

corp

.

local

.

Пятый шаг связан с созданием новой группы iSCSI инициатора, для этого выбираем опцию

Create

new

igroup

for

selected

initiators

.

Эта группа может быть ассоциирована с LUN для доступа по iSCSI и сдержать один или несколько

initiator

ID

.

Заметка! initiator ID представляет собой текстовый идентификатор, определенный на хост-системе, которой требуется доступ к системе хранения.

В следующем шаге отображается суммарная информация. Всегда проверяйте правильность содержимого этой страницы. Если параметры указаны верно, приступайте к завершению. На этом этапе мы успешно подключили первый из трех дисков.

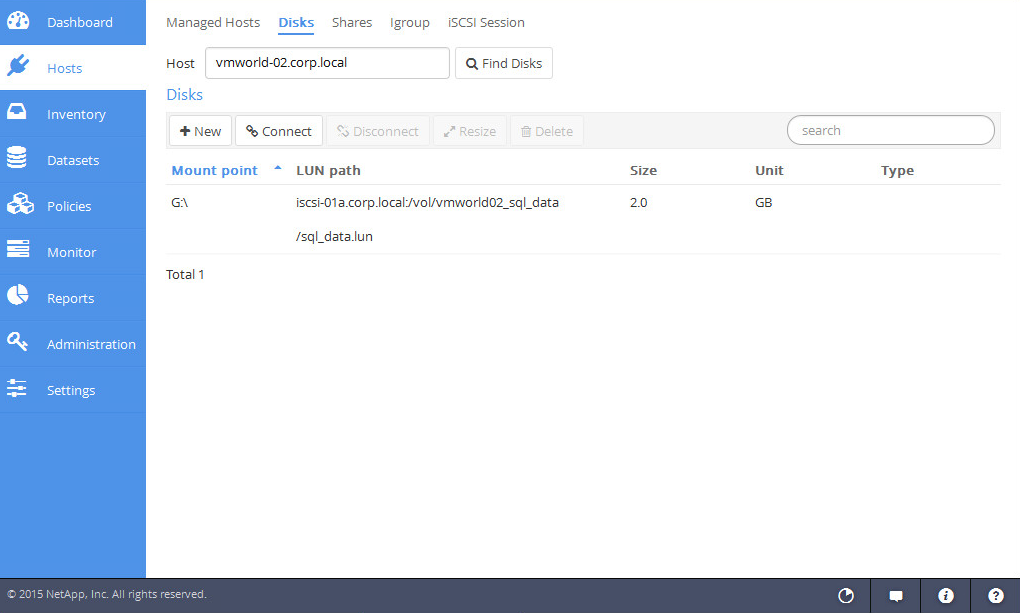

Пример подключенного диска

Рисунок 23. Пример подключенного диска

Аналогичные действия выполняем с двумя оставшимися томами, в сценарии используются следующие значения:

Таблица 2. Параметры дисков


По окончании действий в разделе

Hosts -> Disks

должны отображаться три подключенных диска, как на рисунке ниже:

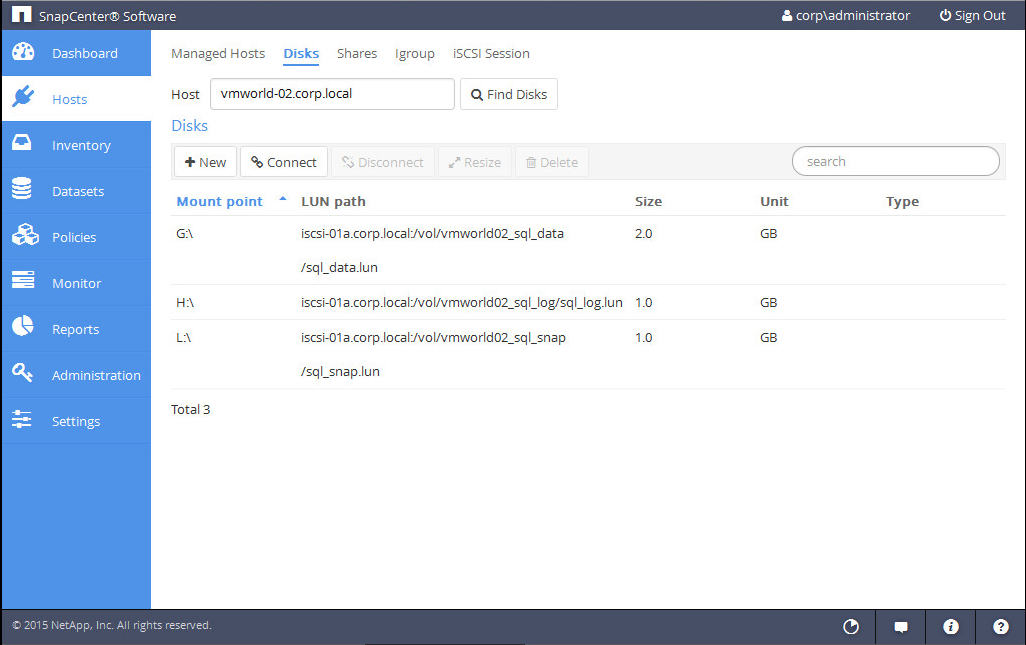

Пример подключенных дисков

Рисунок 24. Пример подключенных дисков

Функция Refresh resources в SnapCenter

Чтобы поставить SnapCenter в известность относительно доступных ресурсов ВМ

vmworld-02

, выполним обновление. Для этого переходим в раздел Inventory консоли SnapCenter. В поле Host выбираем

vmworld

-02.

corp

.

local

и запускаем процедуру обновления, для чего нажимаем

Refresh Resources

. Обратите внимание, что виртуальная машина доступна и находится в состоянии running.

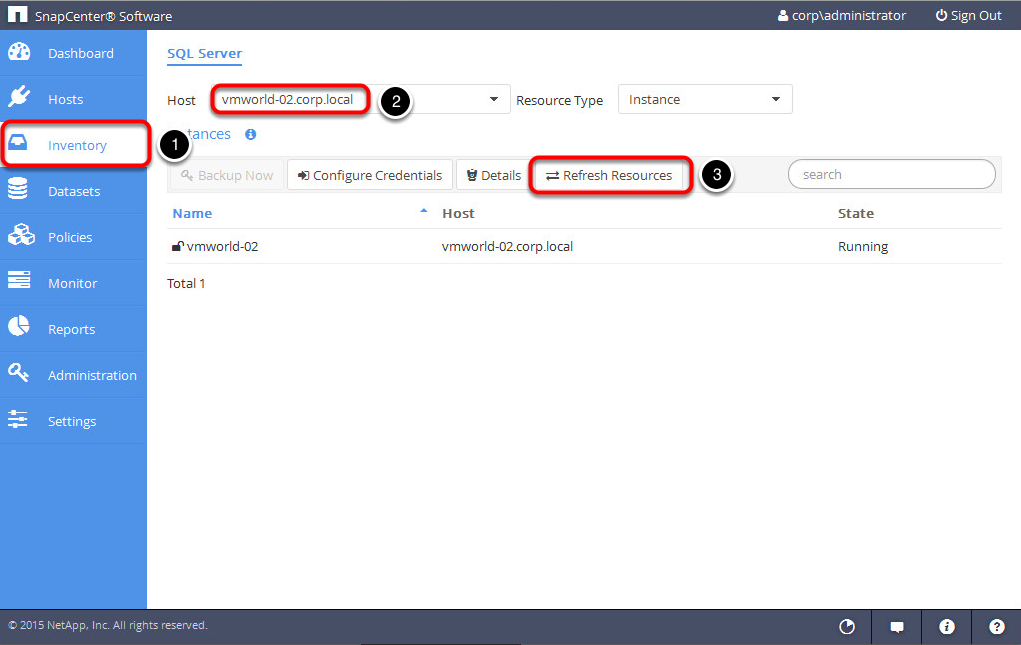

Функция Refresh resources в SnapCenter

Рисунок 25. Функция Refresh resources в SnapCenter

Конфигурация плагина SQL-средствами SnapCenter

После успешного обновления ресурсов переходим к конфигурации подключаемых модулей или плагинов. Согласно сценарию требуется конфигурация плагина SQL. Для этого переходим на закладку

Hosts

->

Managed

Hosts

->

Configure

Plug

-

in

. После чего запускается окно

Configure

Plug

-

in

for

SQL

. На первом этапе настраиваем Log Directory. Нажимаем кнопку Browse и выбираем

vmworld

-02

. Ниже появится список дисков, ассоциированных с указанной виртуальной машиной. Кликаем по диску

L

, после чего он отобразится в поле

Host

log

directory

,

как на рисунке ниже.

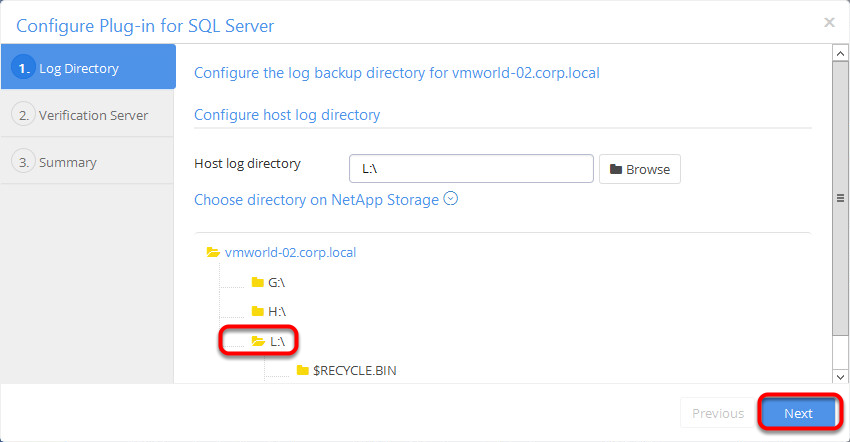

Конфигурация директории host log

Рисунок 26. Конфигурация директории host log

Нажимаем Next и переходим на страницу Verification Server, где виртуальная машина

vmworld

-02.

corp

.

local

будет выступать в роли локального сервера проверки. Для этого в поле

Host

и

SQL

Server

instance

задаем значения

vmworld

-02.

corp

.

local

и

vmworld

-02

соответственно. А также вводим оставшиеся параметры, как на рисунке ниже.

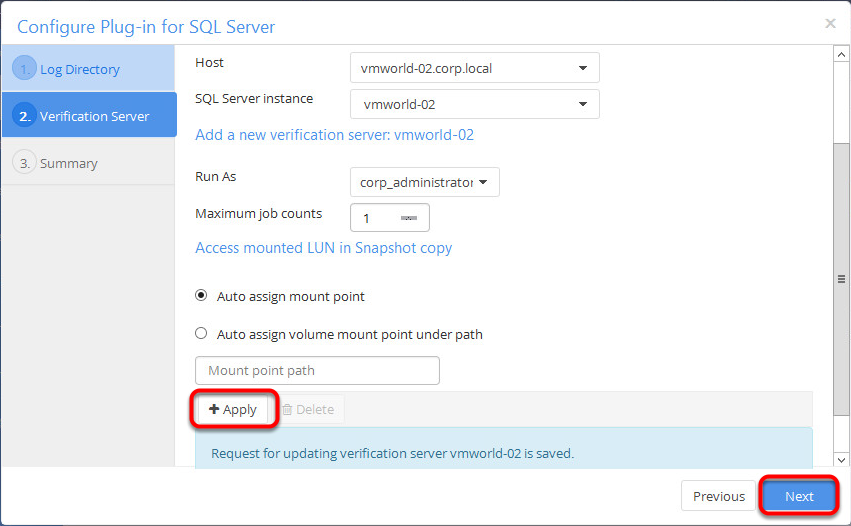

Применение параметров

Рисунок 27. Применение параметров

Обратите внимание на опцию

Auto

assign

mount

point

,

или автоматическое назначение точки монтирования. Это позволяет SnapCenter использовать любую точку монтирования для снэпшотов. Нажимаем кнопку

Apply

и переходим на страницу суммарной информации. Если страница не содержит ошибок, завершаем операцию, нажав кнопку

Finish

. Выполнив настройку, удостоверьтесь в корректности внесенных значений. Переходим в закладку

Hosts

и видим, что сервер верификации теперь доступен.

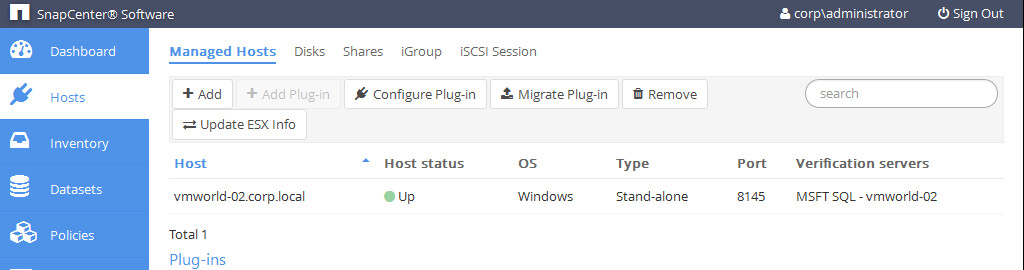

Проверка доступности хоста

Рисунок 28. Проверка доступности хоста

Подводим итоги

В первой части статьи мы познакомились с особенностями решений VMware vRealize Automation, NetApp SnapCenter и NetApp Workflow Automation. Сделали обзор тестового стенда, развернули виртуальную машину MS SQL, используя сервис-каталог. Настроили хранилище, создали и подключили тома. Научились отслеживать workflow в NetApp Workflow Automation, проверили на практике принцип контроля доступа на основе ролей SnapCenter. Теперь, когда подготовлена инфраструктура, самое время проверить работоспособность рассматриваемых решений. Следите за новыми материалами первого блога о корпоративном

IaaS

. Из следующей статьи вы узнаете, как с помощью NetApp SnapCenter выполняется резервное копирование и восстановление данных.



Екатерина Юдина
Профильный эксперт
